双轴破碎机刀具如何正确更换和保养?

文章出处:洁普智能环保   发表时间:2018-10-09

  双轴破碎机(双轴撕碎机)的破碎原理是在两个刀轴都装有交错的刀片,两个刀轴的相向旋转的过程中通过刀刃的剪切、以及刀齿的撕裂来实现破碎。主剪切方式相邻刀刀刃口的剪切作用,副剪切方式为动刀刀齿的撕裂作用。

撕碎机结构

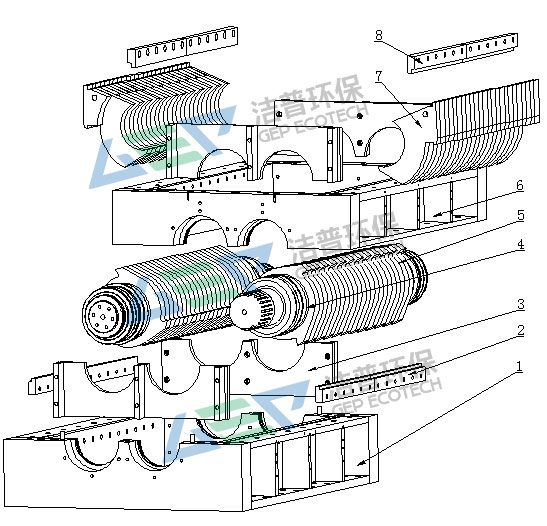

  该撕碎机结构由下箱体、上箱体、内隔板、刀轴、动刀、动刀隔套、滚子轴承、定刀、定刀固定板以及相应的密封结构组成,结构示意图如下图所示。

双轴撕碎机刀具如何正确更换和保养

  1.下箱体,2.定刀固定板,3.内隔板,4.轴承,5.动刀,6.上箱体,7.定刀,8. 定刀固定板

  撕碎机结构示意图

破碎机保养:

  为了保持设备正常运转和防止出现意外事故,需要对设备进行定期的维修保养。

  维修保养表格如下:

间隔时间 责任人 检查项目
每天 操作人员 急停按钮、声音
每周 专业人员 电气元器件、安全装置、
每个月 专业人员 刀具磨损、刀具间隙、润滑
每1年 专业人员 更换减速机润滑油★注:减速机第一次运行达到400小时后必须更换润滑油,每次更换润滑油时要彻底将原来减速机内的润滑油放尽)

刀具更换步骤

  设备长时间不用后再启动时要空载运行20-30分钟,连续监测无异常后方可进行物料的处理。

★注意:在更换刀具前一定要拉下开关断电操作,并挂警示牌,以免发生意外。

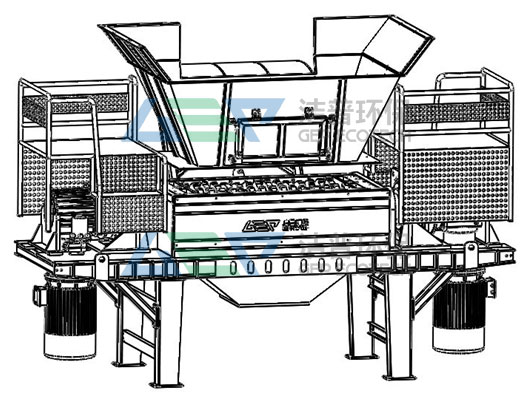

  1、拆下进料斗及两则平台,如下图:

双轴撕碎机刀具如何正确更换和保养

双轴撕碎机刀具如何正确更换和保养

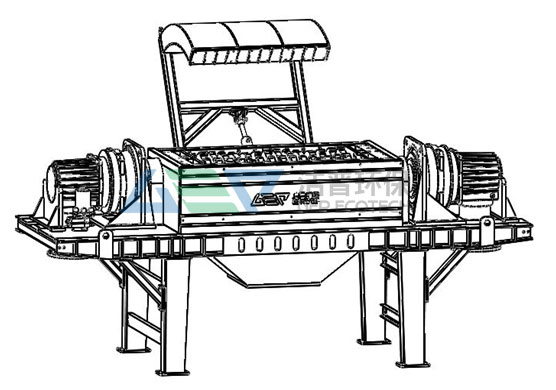

  2、拆下电机固定螺栓,将电机移出,如下图:

双轴撕碎机刀具如何正确更换和保养

  3、拆下减速机固定螺栓,将减速机移出,如下图:

双轴撕碎机刀具如何正确更换和保养

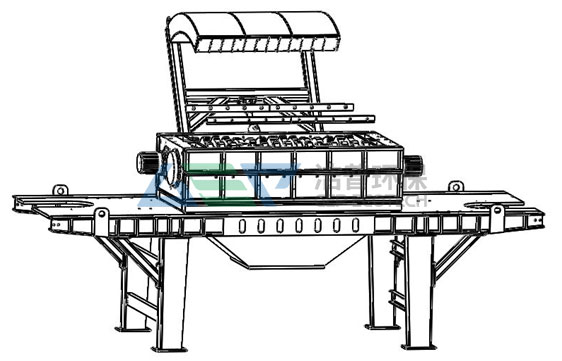

  4、拆下刀箱围板,如下图:

双轴撕碎机刀具如何正确更换和保养

双轴撕碎机刀具如何正确更换和保养

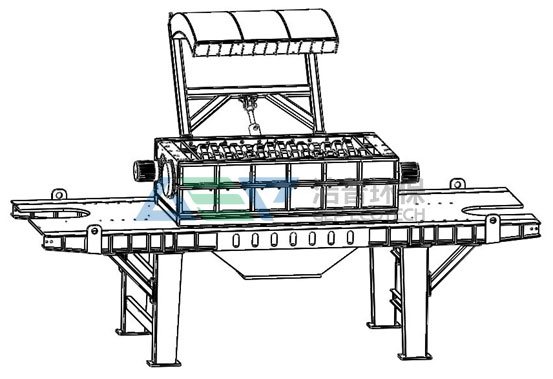

  5、拆下定刀压板(此步骤需要把刀箱清理干净),如下图:

双轴撕碎机刀具如何正确更换和保养

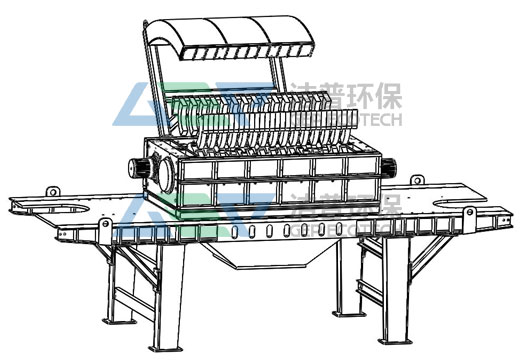

  6、取下定刀及定刀隔套(此步骤需要把刀箱清理干净),如下图:

双轴撕碎机刀具如何正确更换和保养

  7、拆下前后轴承盖螺丝并取下轴承盖(两端的4个轴承盖都要拆),如下图:

双轴撕碎机刀具如何正确更换和保养

双轴撕碎机刀具如何正确更换和保养

  8、拆下上箱体螺丝并把上箱体吊起来(使用M30吊环)如下图:

双轴撕碎机刀具如何正确更换和保养

双轴撕碎机刀具如何正确更换和保养

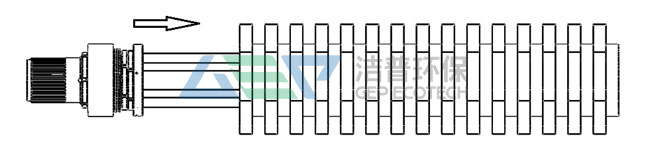

  9、把刀辊垂直向上吊起来,如下图:

双轴撕碎机刀具如何正确更换和保养

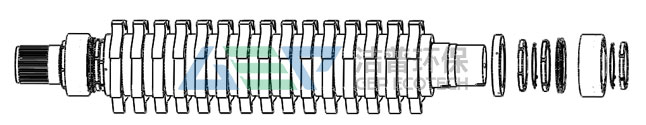

  10、依次拆下、圆螺母(需专用扳手)、圆螺母止动圈、轴承、轴承密封套、圆螺母、锁紧套,如下图所示:

双轴撕碎机刀具如何正确更换和保养

  11、依次取下动刀隔套、动刀,如下图:

双轴撕碎机刀具如何正确更换和保养

  注意:在安装刀具时动刀用 小旋转角度错开安装!

刀具更换完成后的安装步骤按上述步骤逆向进行。

  由于实际使用环境及处理物料不同,出现故障的情况会有差别,在实际过中遇到问题或故障请向本公司咨询。
